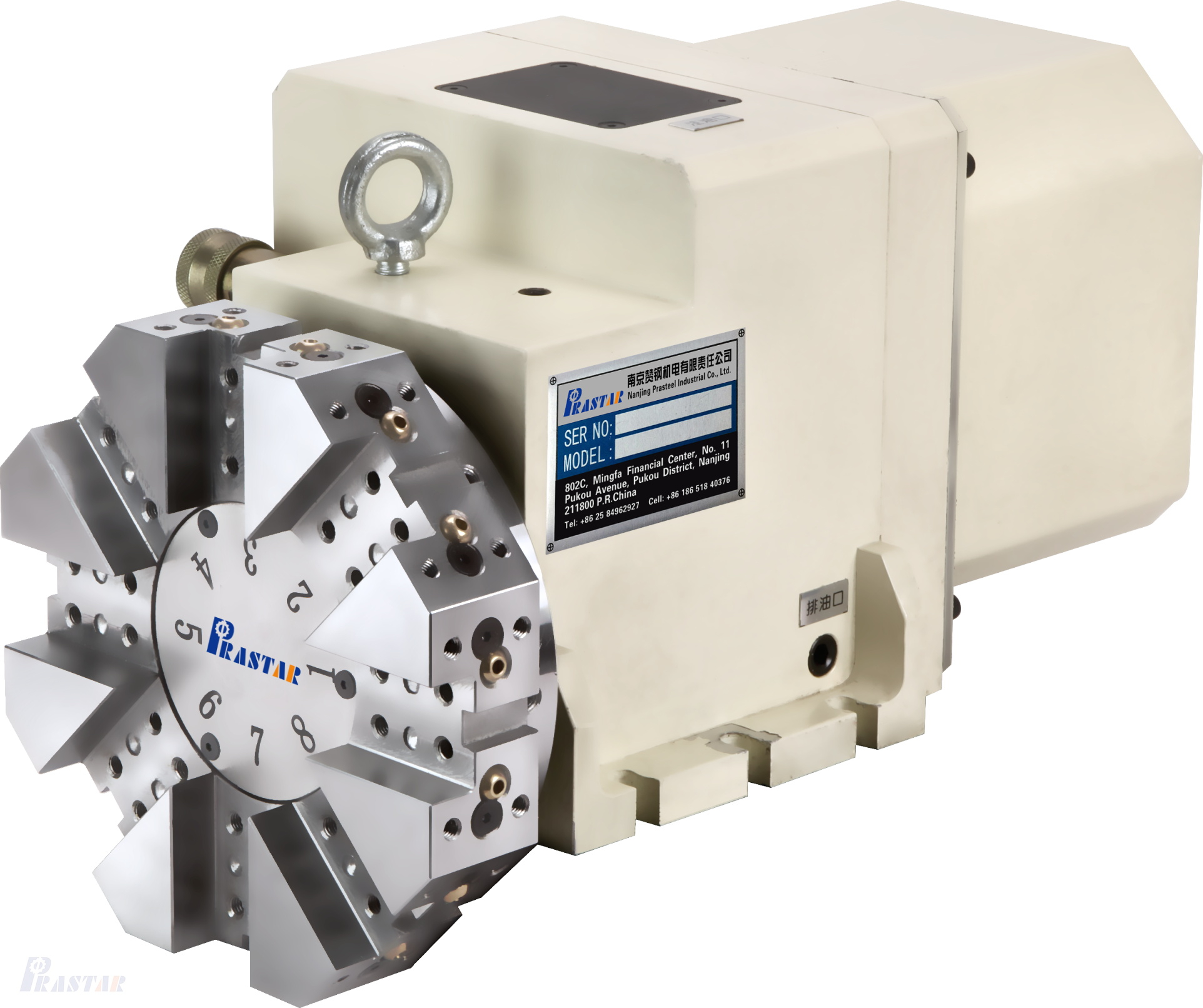

TCS-50
Parámetro técnico
MODEL | TCS-50 | |
Altura central | mm | 50 |
Número de herramientas | N | 8T |
Relación de velocidad del engranaje | 36: 1 | |
Velocidad del servomotor | rpm | 3000 |
Servo Motor Power | KW | 0.4 |
Tiempo de rotación (herramienta a herramienta) | s | 0.4 |
Tiempo de rotación (incluido el bloqueo) | s | 0.5 |
Tiempo de indexación total para 180 ° | s | 0.6 |
Tiempo de indexación total para 180 ° (Incluyendo el bloqueo) | s | 0.7 |
Tipo de cupings curvic | 2 piezas | |
Presión de trabajo hidráulica | kgf/cm² | 25-30 |
Caudal | L/min | 20 |
Fuerza de empuje de Hyd.cyl. | KGF | 560 |
Precisión de repetibilidad | mm | 0.003 |
N.W. (sin disco de herramienta) | Kg | 30 |
Tamaño y accesorios del disco de torreta | ||
8T/Tamaño del disco SW | mm | 178 |
12t/tamaño de disco SW | mm | |
O.D.Tool | mm | 16 |
Herramienta de enfrentamiento | mm | 16 |
Herramienta aburrida | mm | Φ20 |
